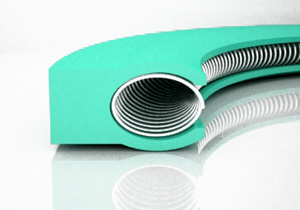

SRFS306是由S型金属斜形弹簧与填充聚四氟乙烯或其它高功能塑料密封套组成的单向静态密封。密封件的外壳根部加长能承受更大的压力，同时采用圆形金属丝弹簧，可以在较宽的偏转范围内产生几乎恒定的弹簧负载，能允许配合零件尺寸的变化，或者在允许较大密封磨损情况下还是能提供有效地密封负载，它可以绕成非常小的线圈直径，所以很合适一些小型密封件和需要低摩擦的密封件。
CAD图
技 术 参 数
密封形式 Ø直径（mm） P压力范围（Mpa） T温度范围（℃） L线速度（m/s）
静态密封 3~2200 ≤70 -200~320 0
订货示例：
安装尺寸图：
安装尺寸数据：
配合零件表面粗糙度推荐值： 动态表面粗糙度图表：
密封形式 Ø直径（mm） P压力范围（Mpa） T温度范围（℃） L线速度（m/s）
静态密封 3~2200 ≤70 -200~320 0
订货示例：

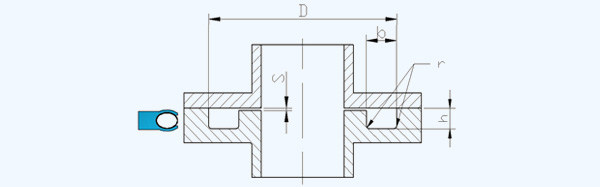

安装尺寸图：
安装尺寸数据：
|
外周直径 D（H9） |
沟槽宽度 b(h9) |
沟槽高度 h |
半径 r |
最大径向间隙Smax | |||
| 2Mpa | 10Mpa | 15Mpa | 20Mpa | ||||
| 8.0～14.9 | 4.1 | 1.3 | 0.15 | 0.2 | 0.1 | 0.08 | 0.05 |
| 15.0～24.9 | 4.9 | 1.8 | 0.2 | 0.2 | 0.1 | 0.08 | 0.05 |
| 25.0～34.9 | 5.7 | 2.3 | 0.25 | 0.25 | 0.15 | 0.01 | 0.07 |
| 35.0～44.9 | 6.3 | 2.8 | 0.3 | 0.25 | 0.15 | 0.01 | 0.07 |
| 45.0～54.9 | 6.9 | 3.3 | 0.35 | 0.3 | 0.2 | 0.12 | 0.08 |
| 55.0～64.9 | 7.7 | 3.8 | 0.4 | 0.3 | 0.2 | 0.12 | 0.08 |
| 65.0～74.9 | 8.6 | 4.3 | 0.45 | 0.4 | 0.25 | 0.15 | 0.1 |
| 75.0～84.9 | 9.5 | 4.8 | 0.5 | 0.4 | 0.25 | 0.15 | 0.1 |
| 85.0～94.9 | 10.8 | 5.3 | 0.55 | 0.5 | 0.30 | 0.2 | 0.12 |
| 95.0～119.9 | 11.4 | 5.8 | 0.6 | 0.5 | 0.30 | 0.2 | 0.12 |
| 120.0～144.9 | 12.2 | 6.3 | 0.65 | 0.6 | 0.35 | 0.25 | 0.14 |
| 145.0～169.9 | 13.1 | 6.8 | 0.7 | 0.6 | 0.35 | 0.25 | 0.14 |
| 170.0～194.9 | 13.8 | 7.3 | 0.75 | 0.7 | 0.4 | 0.3 | 0.16 |
| 195.0～219.9 | 14.5 | 7.8 | 0.8 | 0.7 | 0.4 | 0.3 | 0.16 |
| 220.0～244.9 | 15.4 | 8.3 | 0.85 | 0.8 | 0.45 | 0.35 | 0.18 |
| 250.0～274.9 | 16.3 | 8.8 | 0.9 | 0.8 | 0.45 | 0.35 | 0.18 |
| 275.0～299.9 | 17.1 | 9.3 | 0.95 | 0.9 | 0.5 | 0.4 | 0.2 |
| 300.0～2200 | 17.9 | 9.8 | 1 | 0.9 | 0.5 | 0.4 | 0.2 |
配合零件表面粗糙度推荐值： 动态表面粗糙度图表：
